STM32作为意法半导体（STMicroelectronics）推出的主流ARM Cortex-M系列微控制器，以其高性能、低功耗和丰富的外设资源，在工业控制、物联网、消费电子等领域得到了广泛应用。其开发工作通常遵循一个清晰的分层结构，以确保代码的可维护性、可移植性和开发效率。本文将从底层到上层，系统性地介绍STM32开发的各个层次，并重点阐述应用软件开发的相关内容。
1. 硬件层
这是整个系统的基础，指STM32微控制器芯片本身及其外围电路，包括：
- 内核：如Cortex-M0, M3, M4, M7等，决定了处理器的基本架构和性能。
- 片上外设：如GPIO、USART、I2C、SPI、ADC、定时器、DMA、以太网、USB控制器等。
- 时钟系统：HSI、HSE、LSI、LSE以及PLL，为芯片和外设提供时钟源。
- 电源管理：多种低功耗模式。
- 外部电路：复位电路、晶振电路、调试接口（SWD/JTAG）、必要的滤波和去耦电容等。
2. 硬件抽象层（HAL）/标准外设库（SPL）层
这一层是ST官方提供的软件库，旨在屏蔽底层硬件的直接寄存器操作细节，为上层提供统一的API接口。
- 标准外设库（SPL， Standard Peripheral Library， 已逐渐被HAL替代）：提供基于寄存器的、相对底层的C语言函数，需要开发者对硬件时序和配置有较深理解。
- 硬件抽象层（HAL， Hardware Abstraction Layer）：当前主流库。它提供了更高级、更统一的API，功能更完整（如集成中断处理、DMA管理），并支持STM32全系列产品，便于代码在不同型号间移植。HAL库通常与LL库（Low-Layer） 配合使用，LL库提供更接近寄存器的轻量级操作，以满足对效率要求极高的场景。
- 作用：开发者通过调用
HAL<em>UART</em>Transmit(),HAL<em>GPIO</em>WritePin()等函数即可操作硬件，无需记忆复杂的寄存器地址和位定义。
3. 中间件层
中间件是位于操作系统（或裸机程序）与应用软件之间，提供特定通用功能的软件组件。ST通过STM32Cube软件生态提供了丰富的中间件。
- 通信协议栈：如USB Host/Device库、以太网协议栈（LwIP）、文件系统（FatFS）。
- 图形界面：如STemWin（针对STM32的嵌入式GUI库）。
- 实时操作系统（RTOS）：如FreeRTOS的集成，用于多任务管理。
- 安全与连接：如TLS/SSL库、MQTT客户端等。
这些中间件大大加速了复杂功能的实现，开发者可以专注于业务逻辑。
4. 应用软件层
这是开发者实现具体产品功能和业务逻辑的核心层次。它构建在底层硬件、HAL库和可选中间件的基础之上。
应用软件开发的特点与内容：
1. 业务逻辑实现：根据产品需求，编写核心控制算法、数据处理逻辑、用户交互流程等。例如，在智能手环中，应用层负责计步算法、心率数据分析、界面显示更新和数据同步逻辑。
2. 任务调度与管理：
- 裸机开发：通常采用前后台系统（中断+主循环）或基于时间片的轮询调度。应用层需要精心设计状态机来管理多个任务的执行。
- 基于RTOS开发：将应用分解为多个独立的任务（线程），通过RTOS内核进行调度、同步和通信。应用层代码主要围绕任务函数、消息队列、信号量、事件标志组等展开。
- 驱动封装与设备管理：在HAL库的基础上，针对具体的硬件模块（如特定的传感器、显示屏）进行二次封装，形成更易于使用的设备驱动模块。例如，将HALI2C的读写函数封装成
BMP180</em>ReadTemperature()函数。 - 系统初始化与配置：调用HAL初始化函数，配置系统时钟、中断优先级、外设参数等，为应用运行搭建好环境。STM32CubeMX工具可以图形化生成此部分的初始化代码。
- 与中间件交互：调用中间件API实现高级功能。例如，使用FatFS操作SD卡存储数据，使用LwIP建立TCP连接上传数据。
应用软件开发流程示例：
1. 需求分析与架构设计：明确功能，划分模块。
2. 利用STM32CubeMX进行硬件与中间件配置：生成包含HAL初始化、中间件集成的基础工程代码。
3. 编写/移植设备驱动：为外部器件编写驱动代码。
4. 实现核心任务：在main.c或独立的任务文件中编写业务逻辑。
5. 集成与调试：将各模块集成，通过调试器（如ST-Link）和日志进行功能验证和问题排查。
###
STM32的开发层次结构体现了“高内聚、低耦合”的软件工程思想。从底层的硬件寄存器，到提供通用接口的HAL库，再到功能丰富的中间件，最终到达实现特定价值的应用软件层。每一层都为上一层提供了更简洁、更强大的支持。
对于应用软件开发者而言，理解这个层次结构至关重要。它意味着：
- 不必从零开始：充分利用ST提供的HAL库和中间件，避免重复造轮子。
- 关注点分离：可以将精力集中于产品特有的业务逻辑和创新功能上，而非陷入复杂的硬件细节。
- 提高可移植性：良好的分层设计使得当硬件平台需要更换或升级时，只需调整底层驱动和HAL配置，应用层核心代码可以最大程度地复用。

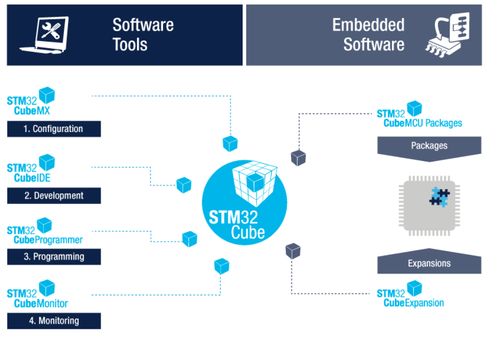

因此，掌握STM32的开发层次，并熟练运用STM32Cube生态（包括CubeMX、HAL库、各种中间件），是高效、高质量进行STM32应用软件开发的必由之路。
